Plan de masse 3D : préparer un brief clair pour votre programme

Pour commander un plan de masse 3D utile à la commercialisation, préparez un brief qui précise les bâtiments à représenter, les accès, les espaces extérieurs, le cadrage et les supports de diffusion. Joignez les documents d’implantation à jour et identifiez les éléments encore provisoires. Le studio pourra ainsi proposer un périmètre de production clair, plutôt qu’interpréter seul ce que votre équipe veut montrer.

Ce guide s’adresse aux promoteurs, architectes et agences de communication immobilière qui préparent une commande. Il ne s’agit ni d’un tutoriel de logiciel ni d’un catalogue de rendus : vous trouverez une méthode pour réunir les bonnes pièces, arbitrer les choix visuels et rédiger une demande exploitable. Le modèle de brief en fin d’article peut être repris dans votre consultation.

Définir ce que le plan de masse 3D doit expliquer

Un plan de masse 3D est une vue d’ensemble qui représente l’implantation des bâtiments et l’organisation des espaces extérieurs. Sa première fonction commerciale est de permettre au lecteur de se repérer : où se trouve l’entrée, comment rejoint-on son bâtiment, quelle place occupent le jardin ou le stationnement ?

Autodesk décrit le rendu architectural comme une représentation du projet avant sa construction. Sa présentation distingue notamment la vue aérienne, utile pour comprendre le paysage et les bâtiments environnants. Cette distinction aide à formuler votre demande : une vue d’ensemble doit expliquer des relations spatiales, pas seulement produire une image séduisante.

Commencez par une phrase qui indique l’usage attendu. « Montrer l’accès piéton depuis la rue jusqu’aux halls » constitue un objectif vérifiable. « Faire une belle image du programme » laisse ouverts le cadrage, le niveau de détail et la place des annotations.

Choisir un usage principal

Une image destinée au rendez-vous commercial peut accompagner les explications du conseiller. La même image, consultée seule sur téléphone, doit être comprise avec moins d’aide. Pour une brochure, vous devez aussi anticiper la place de la légende et du texte dans la mise en page.

Indiquez donc le support prioritaire et les questions auxquelles le visuel devra répondre. Limitez les messages essentiels : implantation, accès et espaces partagés, par exemple. Les informations secondaires pourront figurer dans une légende ou sur un autre support.

Ne confondez pas cette image de communication avec les documents techniques utilisés par l’équipe de conception. Si votre besoin concerne également un dossier administratif, faites préciser séparément les pièces attendues avec les professionnels responsables du dossier.

Réunir les documents de référence sans envoyer tout le dossier

Transmettre beaucoup de fichiers ne garantit pas un brief complet. Le studio doit surtout pouvoir identifier les bonnes versions et comprendre le rôle de chaque pièce. Préparez un dossier de référence organisé, avec une liste des documents et leur indice ou leur date.

Pour cadrer un plan de masse 3D pour votre programme, réunissez les éléments disponibles parmi les suivants :

• Le plan d’implantation à jour, avec les limites du périmètre à représenter.
• Les plans, façades et coupes nécessaires à la compréhension des bâtiments.
• Les informations de niveaux et de terrain utiles aux volumes visibles.
• Le plan paysager ou les intentions d’aménagement validées.
• Les accès piétons, véhicules et stationnements, clairement identifiés.
• Les références de matériaux visibles depuis le point de vue envisagé.
• Des repères de contexte : voirie, constructions voisines, photographies disponibles.
• La charte graphique, les noms de bâtiments et les intitulés à afficher.

Les formats utilisables se confirment avec le studio. Un fichier de travail exploitable peut être accompagné d’un PDF de référence pour faciliter sa relecture. Évitez de demander au prestataire de deviner quelle version prévaut entre deux documents contradictoires.

Signaler les pièces manquantes

Un paysage en cours de définition, une clôture non arbitrée ou un accès encore modifié doivent être signalés. Pour chaque point, indiquez s’il faut attendre une décision, travailler sur une hypothèse explicitement validée ou exclure l’élément de la première proposition.

Cette liste de réserves est utile à toutes les équipes. Elle empêche qu’une suggestion visuelle soit ensuite comprise comme un choix de projet définitif. Elle permet aussi de distinguer les décisions qui bloquent réellement la production des détails pouvant être intégrés plus tard.

Délimiter le contexte et le niveau de détail

Le périmètre ne s’arrête pas nécessairement aux bâtiments commercialisés. La rue, les constructions voisines ou un équipement proche peuvent être indispensables pour situer l’opération. Mais tout représenter avec le même niveau de détail risque de rendre le programme moins lisible.

Définissez trois zones : le projet lui-même, son environnement immédiat et le contexte plus lointain. Précisez pour chacune les informations nécessaires et les références disponibles. La zone centrale peut être détaillée, tandis que le contexte est simplifié sans modifier les relations importantes.

Une construction voisine simplifiée doit conserver une présence compréhensible si elle influence la lecture du site. À l’inverse, une façade lointaine sans rôle dans le message ne demande pas forcément le même traitement que l’entrée principale du programme.

Distinguer existant, projet et hypothèses

Faites identifier les éléments conservés, créés ou encore à confirmer. Cette distinction concerne notamment les arbres, les cheminements et les constructions voisines. Un simple code dans le dossier de référence suffit souvent à éviter une ambiguïté pendant le cadrage.

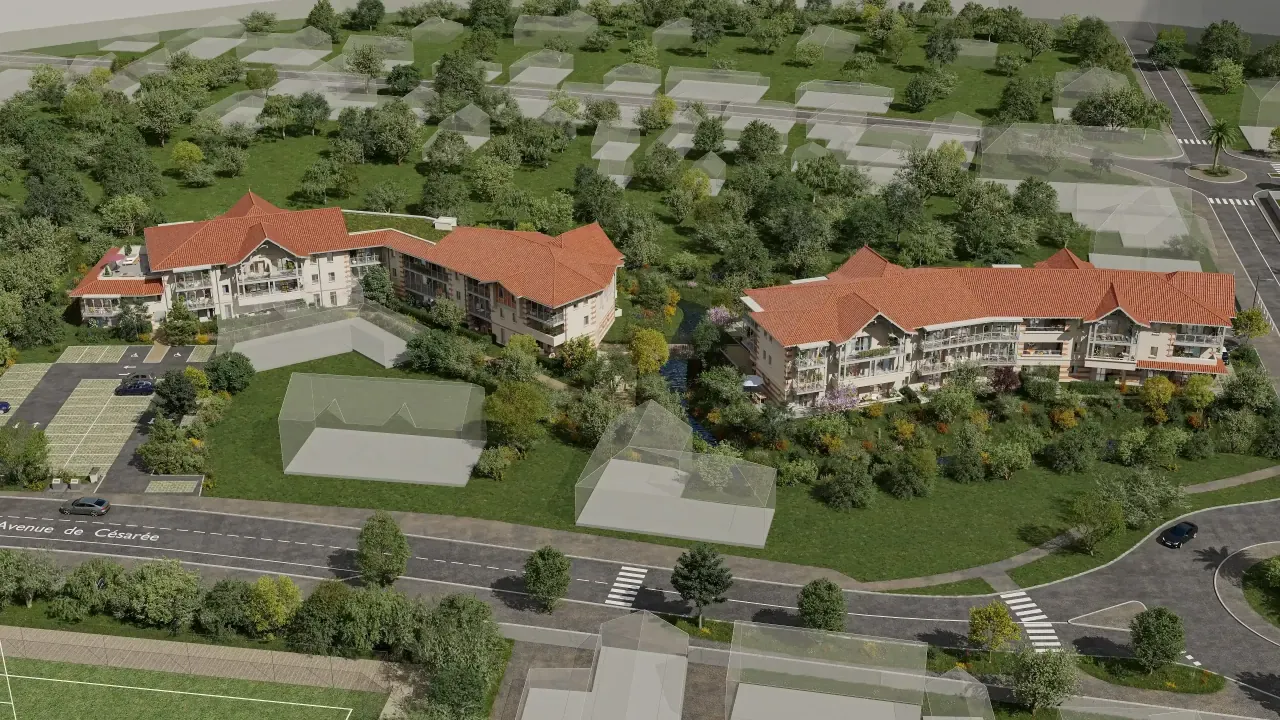

Dans le visuel ci-dessous, les bâtiments principaux sont détaillés et plusieurs volumes environnants sont simplifiés. Cet exemple de représentation illustre une hiérarchie graphique ; il ne fournit pas d’informations sur les caractéristiques de votre propre opération. La règle à retenir est de choisir ce que chaque niveau de détail doit faire comprendre.

Choisir entre vue de dessus et vue aérienne inclinée

Le terme « plan de masse 3D » peut désigner des cadrages différents. Faites confirmer le point de vue avant le travail détaillé sur les matières et la végétation. Une vue strictement de dessus et une vue inclinée ne mettent pas en évidence les mêmes informations.

La vue de dessus pour lire l’organisation

Elle facilite le repérage des emprises, des cheminements et des espaces extérieurs. Elle peut convenir à une image accompagnée de noms de bâtiments ou de flèches d’accès. En revanche, elle montre moins directement les façades et la hauteur des volumes.

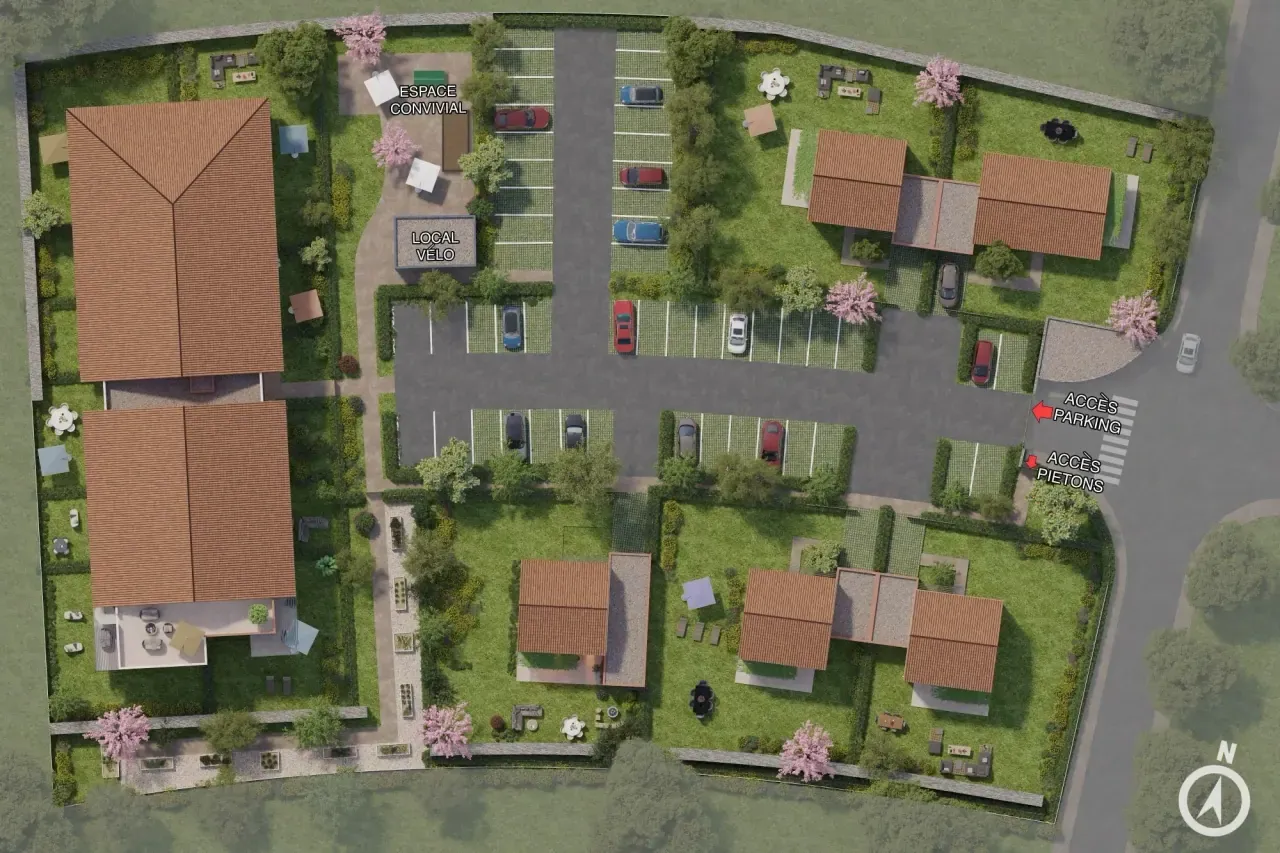

La couverture de cet article en donne un exemple : des bâtiments entourent une desserte et des stationnements ; des repères identifient les accès piétons, le parking, le local vélo et un espace convivial. La présence d’un repère du nord complète la lecture de cette représentation particulière.

La vue inclinée pour comprendre les volumes

Elle rend plus visibles les façades, les différences de hauteur et les rapports entre bâtiments. Certains accès peuvent toutefois être cachés par un volume au premier plan ou par la végétation. Le cadrage doit donc être testé en fonction du message choisi.

Demandez une proposition de cadrage simplifiée et examinez-la au format de diffusion prévu. Si une information essentielle est invisible, mieux vaut changer l’angle ou prévoir une seconde vue que multiplier les flèches pour compenser. Une seconde vue constitue un livrable à cadrer dans le devis, pas une conséquence automatique de la commande initiale.

Organiser les accès, les repères et le paysage

Un acquéreur n’interprète pas nécessairement le plan comme l’équipe de conception. Les repères doivent l’aider à parcourir mentalement le site. Vérifiez qu’il peut distinguer les accès véhicules des accès piétons et retrouver les entrées des bâtiments sans connaître le dossier.

Préparez une liste des annotations souhaitées avec leur libellé exact. Utilisez les mêmes noms que sur la brochure, le site et les documents commerciaux. Un bâtiment nommé « A » sur l’image et « Résidence Jardin » ailleurs crée un effort de correspondance inutile.

Préserver une image lisible

Toutes les informations ne doivent pas apparaître directement sur le rendu. Les libellés principaux peuvent rester dans l’image, tandis que les explications détaillées sont placées dans une légende. Si des couleurs différencient les bâtiments, accompagnez-les d’un autre repère, comme une lettre ou un nom.

Pour le paysage, précisez les plantations conservées, les intentions projetées et le stade de représentation attendu. Des arbres plus développés peuvent masquer une entrée ou changer la perception d’un espace. Discutez leur présence et leur taille apparente au lieu de les traiter comme un simple décor.

Relier la vue globale à l’expérience au sol

Le plan de masse explique l’organisation ; une perspective extérieure aide à regarder la façade et les abords depuis un point de vue plus proche de l’usage quotidien. Ces supports sont complémentaires, mais ils doivent reprendre des choix de matériaux et d’aménagement cohérents.

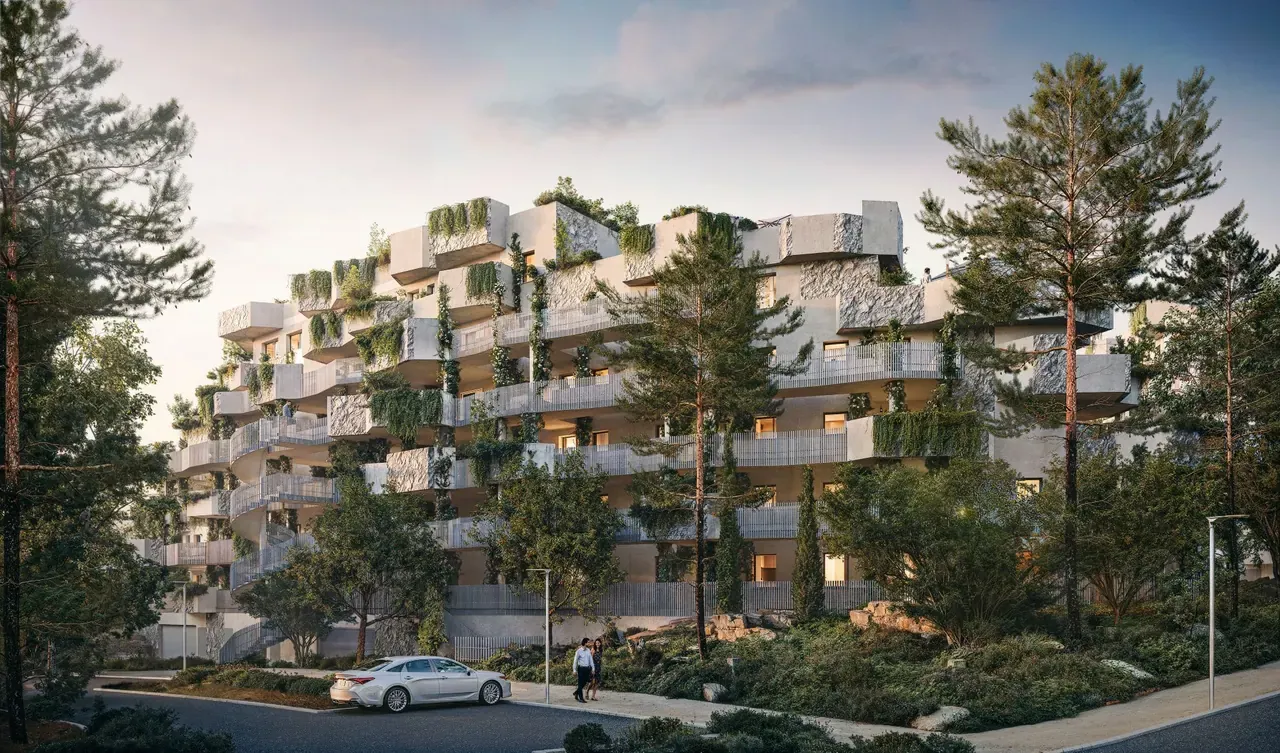

L’image suivante illustre ce changement d’échelle : la façade, les balcons, les arbres et le cheminement deviennent les éléments principaux. Il s’agit d’un autre visuel VIZION STUDIO, présenté pour comparer les types de cadrage, et non d’une seconde vue du programme montré en couverture.

Prévoir les livrables web, mobile et imprimés

Précisez les usages dès le brief : page programme, brochure, panneau, présentation commerciale ou document envoyé par courriel. Demandez ensuite au studio et, si nécessaire, au graphiste ou à l’imprimeur, de convenir des dimensions et des formats adaptés.

Une grande image détaillée n’est pas automatiquement lisible sur téléphone. Vérifiez la taille des annotations lorsque le visuel occupe la largeur réelle de l’écran. Si elles deviennent minuscules, prévoyez une version simplifiée ou une légende séparée plutôt que d’obliger le lecteur à déchiffrer l’ensemble.

Pour l’impression, transmettez les dimensions finales de mise en page et les contraintes fournies par le professionnel chargé de la fabrication. Pour le web, convenez d’une version qui conserve les repères essentiels sans alourdir inutilement la page. Évitez de fixer un poids unique sans examiner la complexité de l’image et son usage.

Accompagner le visuel d’un texte utile

Un plan riche en informations mérite une explication lisible hors de l’image. Le W3C, dans son guide sur les images complexes, recommande une courte alternative textuelle complétée par une description des informations essentielles lorsque l’image ne peut pas être résumée en une phrase.

Pour une page programme, cette description peut expliquer où se trouvent les bâtiments, quels accès sont montrés et comment s’organisent les espaces partagés. Elle ne consiste pas à répéter une série de mots-clés. Prévoyez également une légende visible et des noms de fichiers explicites pour que les équipes retrouvent le bon livrable.

Cadrer le devis et les décisions avant production

Un devis comparable repose sur un périmètre comparable. Le nombre de bâtiments ne suffit pas à décrire le travail attendu : le terrain, le contexte, les annotations, les variantes et les fichiers de sortie comptent aussi dans la définition de la prestation.

Demandez que soient précisés le nombre de vues, le périmètre représenté, les éléments fournis, les éléments à construire et les étapes de validation. Faites également clarifier le traitement des changements de projet survenant après le démarrage.

Le calendrier dépend notamment de la disponibilité des documents et des arbitrages. Donnez votre date d’utilisation souhaitée, puis faites confirmer sa compatibilité avec les étapes prévues. Ne présentez pas une échéance interne comme une date déjà acceptée par le studio.

Désigner les personnes qui décident

Prévoyez une personne référente pour les documents architecturaux et une autre, si nécessaire, pour les usages commerciaux. Un interlocuteur doit pouvoir consolider les retours avant leur transmission. Sinon, le prestataire risque de recevoir des demandes opposées sur le même cadrage.

Pour la suite du travail, notre checklist de validation d’une perspective 3D détaille la relecture d’un rendu et la formulation de corrections. Le présent guide intervient en amont : il sert à rendre la commande suffisamment précise pour démarrer.

Modèle de brief à compléter pour votre plan de masse 3D

Reprenez les rubriques suivantes dans votre demande. Remplacez les éléments non définis par « à confirmer », plutôt que de laisser le studio interpréter un champ vide.

• Projet et interlocuteur : nom du programme, commune, responsable des échanges.
• Usage principal : support de diffusion et question que l’image doit résoudre.
• Périmètre : bâtiments, terrain, voirie et contexte environnant à représenter.
• Documents : liste des pièces jointes, dates, indices et version prioritaire.
• Cadrage : vue de dessus, vue inclinée ou proposition attendue du studio.
• Accès et repères : entrées, cheminements, stationnement, noms et annotations.
• Paysage : documents disponibles, éléments conservés, projets et arbitrages.
• Livrables : nombre de vues, déclinaisons, dimensions et contraintes de mise en page.
• Validation : personnes responsables et méthode de consolidation des retours.
• Calendrier : date d’utilisation souhaitée et dates des décisions encore attendues.
• Réserves : pièces manquantes, hypothèses autorisées et éléments exclus.

Avant l’envoi, vérifiez que chaque pièce citée est jointe et que son nom correspond à celui du brief. Faites ressortir les points qui demandent une proposition du studio, par exemple le cadrage, et ceux qui ne doivent pas être réinterprétés, comme l’accès principal validé.

Vous souhaitez cadrer cette production pour un lancement commercial ? Transmettez votre besoin à VIZION STUDIO, en indiquant vos documents disponibles, les supports concernés et votre échéance. L’objectif est de définir les vues réellement utiles avant de lancer leur réalisation.

Questions fréquentes avant de commander

Peut-on commencer sans plan paysager finalisé ?

La faisabilité dépend de ce qui manque et de la place du paysage dans l’image. Signalez les zones provisoires et faites convenir des hypothèses utilisables. Si le choix modifie fortement le cadrage ou les accès visibles, il peut être préférable de l’arbitrer avant la production détaillée.

Une maquette BIM suffit-elle pour produire le plan de masse 3D ?

Elle peut fournir une base de travail, mais il faut confirmer son contenu, sa version et les éléments exploitables. Le contexte, les matières, le paysage, les annotations et le cadrage commercial peuvent demander un travail complémentaire. Fournissez aussi les documents de référence permettant de contrôler ce qui sera représenté.

Quelle différence avec une maquette orbitale ?

Le plan de masse livré comme image présente un point de vue fixe. Une maquette orbitale permet d’explorer le programme selon plusieurs angles. Si vous souhaitez également sélectionner des bâtiments ou afficher des informations, décrivez ces fonctions séparément : elles ne sont pas implicites dans une commande d’image.

Faut-il une image par bâtiment ?

Pas nécessairement. Une vue globale peut suffire pour comprendre l’implantation, puis des supports complémentaires peuvent expliquer certains bâtiments ou logements. Partez des questions commerciales à résoudre et des zones réellement masquées, plutôt que d’appliquer un nombre de vues automatique.

Peut-on mettre à jour le visuel après une évolution du projet ?

Ce besoin doit être discuté avec le studio. Identifiez la version diffusée, les changements et les supports concernés, puis faites confirmer le périmètre de mise à jour. Une modification du bâtiment ou du paysage ne doit pas circuler seulement dans un échange isolé : elle doit rejoindre les documents de référence.
