Plan de vente 3D : organiser et valider une série de lots

Produire un plan de vente 3D pour un seul appartement est un exercice de représentation. En produire vingt, cinquante ou davantage pour un même programme devient un exercice de méthode : mêmes conventions graphiques, données fiables, orientations cohérentes, variantes identifiées et validations traçables. Sans organisation commune, les différences entre lots se transforment vite en incohérences difficiles à repérer.

Ce guide s’adresse aux promoteurs, architectes et agences de communication qui préparent une série de plans avant commercialisation. Il explique comment construire le référentiel, classer les lots, définir le gabarit, organiser les retours et livrer des fichiers exploitables. Il ne remplace ni la validation architecturale ni la validation juridique des documents diffusés.

Définir le rôle du plan de vente 3D

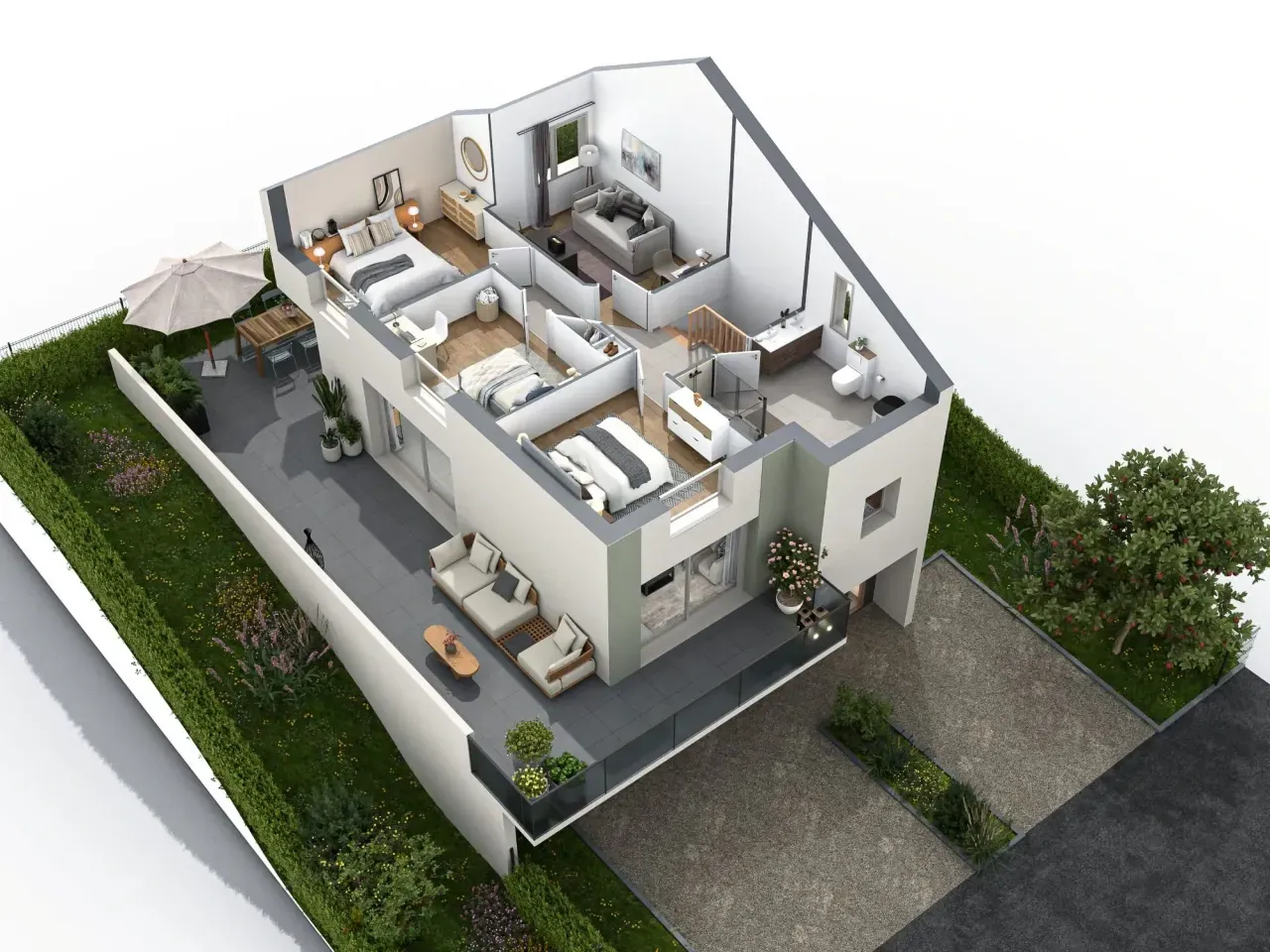

Le plan de vente 3D doit aider un acquéreur à comprendre l’organisation d’un logement : distribution des pièces, circulations, volumes relatifs, ouvertures, espaces extérieurs et suggestion d’aménagement. Il ne doit pas tenter de porter toutes les informations techniques du dossier de conception.

Commencez par écrire la fonction du document dans le parcours commercial. Sera-t-il consulté sur une page lot, envoyé par un conseiller, intégré dans une brochure ou affiché sur un écran en espace de vente ? Le support détermine le cadrage, la quantité de texte, la résolution et les versions à produire.

Distinguer compréhension et exhaustivité

Une vue claire ne reproduit pas nécessairement chaque symbole du plan technique. Elle sélectionne les informations utiles à la décision tout en conservant les caractéristiques que vos équipes doivent montrer. Les cotes, surfaces, annotations ou repères affichés doivent être choisis et validés par les responsables du programme.

Établissez une liste de ce qui doit toujours apparaître, de ce qui dépend du support et de ce qui reste exclu. Cette séparation évite d’ajouter progressivement des éléments jusqu’à rendre le document illisible.

Identifier le public prioritaire

Un acquéreur découvre la typologie et cherche des repères simples. Un conseiller compare plusieurs lots et doit retrouver rapidement l’orientation, l’étage ou une particularité. Une agence décline le plan dans plusieurs supports et attend une cohérence de marque.

Décrivez le public principal et les usages secondaires. Un même rendu source peut alimenter plusieurs sorties, mais les informations et le cadrage ne sont pas forcément identiques sur mobile, en PDF et en impression.

Constituer le référentiel avant de lancer la série

Réunissez les documents dans un référentiel daté : plans architecte, tableaux de surfaces, plans de niveaux, façades utiles, plans de masse, notices, chartes et décisions d’aménagement. Chaque source doit avoir un indice, une date et un responsable.

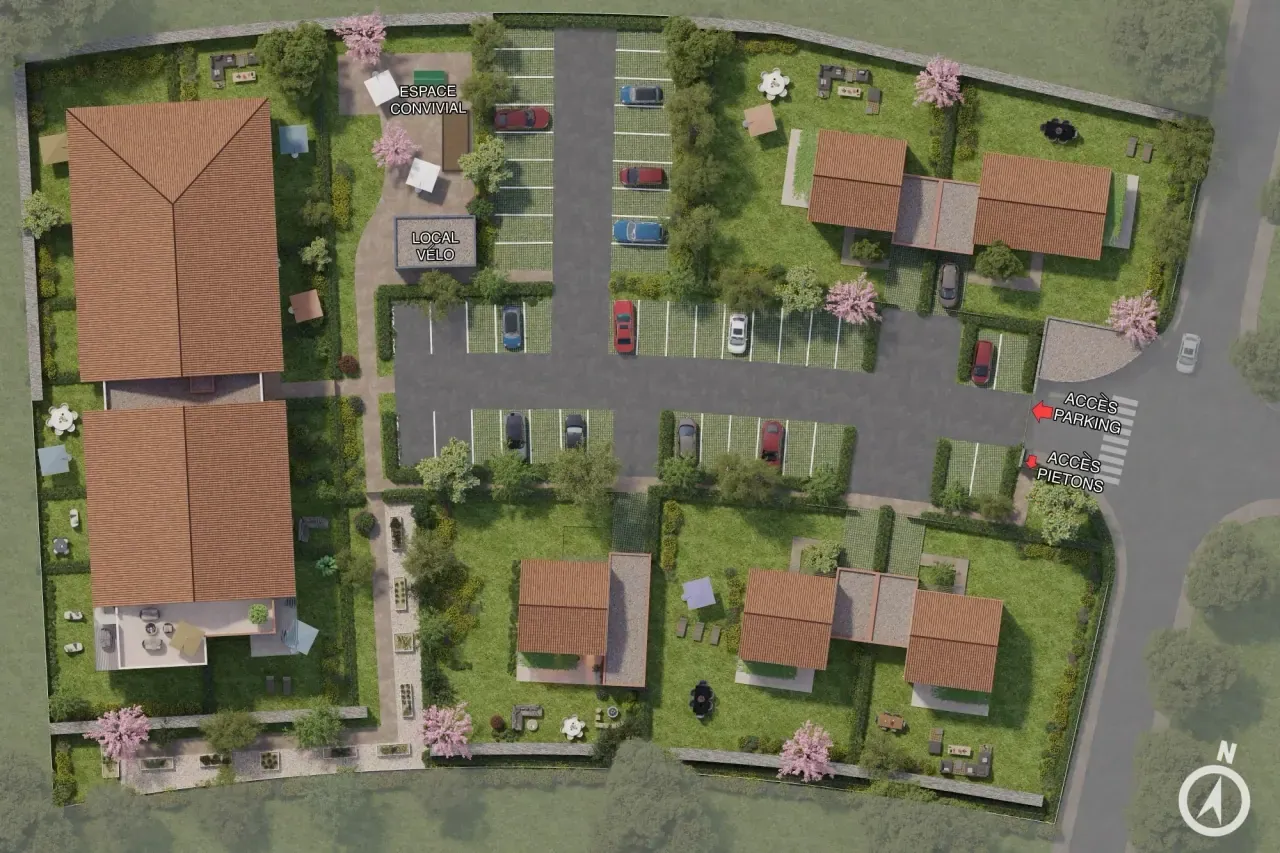

Le plan de masse permet notamment de contrôler la position du bâtiment, l’orientation et la relation aux espaces extérieurs. L’image ci-dessous illustre cette lecture d’ensemble ; elle ne correspond pas au programme ni aux lots décrits dans ce guide.

Nommer une source de vérité par donnée

Le plan architecte peut fournir la géométrie, le tableau commercial le nom du lot et la charte le style graphique. Indiquez la source prioritaire pour chaque donnée. Lorsqu’un tableau de surfaces et un plan ne concordent pas, le studio ne doit pas choisir silencieusement lequel corriger.

Nommez un interlocuteur capable d’arbitrer les contradictions. Conservez la décision avec la version concernée afin qu’elle puisse être appliquée aux autres lots similaires.

Contrôler les fichiers BIM sans les surestimer

Une maquette numérique peut accélérer la préparation, mais son format ne garantit pas que tous les objets, propriétés et niveaux de détail nécessaires au plan commercial sont présents. buildingSMART définit IFC comme un standard ouvert de description numérique des actifs bâtis et propose un service de validation des fichiers.

Faites contrôler la version, la géométrie, les étages, les classifications et les propriétés réellement exploitables. Documentez ce qui sera repris, reconstruit ou complété. Le fichier reste une source, pas une validation automatique du contenu final.

Figer un lot pilote

Choisissez un lot suffisamment représentatif pour valider le gabarit et le niveau de détail. Il doit contenir les situations courantes : plusieurs pièces, un espace extérieur, des ouvertures et, si possible, une contrainte particulière.

Ne lancez pas toute la série avant d’avoir validé ce pilote. Une modification de caméra, de mobilier ou de cartouche devient coûteuse lorsqu’elle doit être reportée sur chaque fichier.

Construire une matrice de lots exploitable

La matrice relie le programme, les sources et les livrables. Une ligne correspond à un lot ou à une variante clairement identifiée. Elle doit permettre de savoir ce qui existe, ce qui manque, ce qui a été produit et ce qui a été validé.

Préparez au minimum les colonnes suivantes :

• Identifiant unique du lot et libellé public.
• Bâtiment, cage, étage et typologie.
• Orientation et espaces extérieurs.
• Fichier source, indice et date.
• Variante de distribution ou d’aménagement.
• Gabarit graphique applicable.
• Formats et langues à livrer.
• Statut de production et de validation.
• Commentaire bloquant éventuel.
• Responsable de la décision.

Séparer identifiant interne et nom public

Un code technique peut être stable dans les fichiers sans être adapté à la communication. Conservez l’identifiant interne pour le suivi et ajoutez le nom public décidé par les équipes. Évitez de renommer manuellement les lots dans plusieurs documents.

Définissez aussi la syntaxe des fichiers. Un nom comme programme_batiment_lot_version_langue facilite les recherches et limite les échanges ambigus. La convention exacte doit rester lisible par les équipes qui l’utilisent.

Repérer les familles avant de modéliser

Regroupez les lots par géométrie réellement comparable, pas seulement par nombre de pièces. Deux T3 peuvent avoir une orientation, une distribution ou un balcon différents. La matrice doit faire apparaître les symétries, les variantes et les exceptions.

Ce classement aide à estimer ce qui peut être réutilisé sans masquer les différences. Une duplication n’est acceptable qu’après vérification des ouvertures, des dimensions, des espaces extérieurs et des accès.

Définir un gabarit commun à toute la collection

Le gabarit fixe les règles qui ne doivent pas changer d’un lot à l’autre : caméra, fond, ombres, palette, mobilier, épaisseur des séparations, libellés, cartouche et marges. Il crée une continuité visuelle lorsque l’acquéreur compare plusieurs biens.

Documentez ces règles dans une planche de référence. Ajoutez un exemple conforme et, lorsque cela évite une ambiguïté, un contre-exemple. Le studio peut ainsi contrôler la série sans interpréter la charte à chaque rendu.

Stabiliser la caméra et le cadrage

Décidez de l’angle, de la hauteur visuelle et de la marge autour du logement. Les lots doivent occuper une place comparable dans le cadre sans être artificiellement agrandis ou réduits. Pour une typologie très allongée ou un duplex, prévoyez une règle spécifique.

L’orientation du plan doit rester cohérente avec l’usage décidé. Si le nord apparaît, sa position et sa vérification doivent être intégrées à la recette. Si les plans sont tournés pour faciliter la lecture, cette convention doit être assumée et appliquée uniformément.

Fixer le langage d’aménagement

Le mobilier donne l’échelle et suggère des usages. Définissez une bibliothèque, un niveau de détail et des règles de placement. Une table, un canapé ou un lit ne doivent pas masquer une circulation ni donner une impression erronée des possibilités de la pièce.

Précisez le statut de cet aménagement et les mentions éventuelles. Les équipes compétentes doivent décider ce qui relève de la suggestion, d’une option ou d’un élément inclus.

Préparer le cartouche

Listez les champs du cartouche : programme, lot, typologie, étage, surface, orientation, légende et version. Définissez lesquels viennent d’une donnée structurée et lesquels sont saisis manuellement.

Plus la série est longue, plus la ressaisie multiplie les risques. Demandez un contrôle croisé entre la matrice et le fichier livré, même si une automatisation alimente une partie des champs.

Traduire le plan technique sans perdre l’information

Le passage au plan de vente 3D ne consiste pas à embellir un plan existant. Il faut conserver la distribution, les ouvertures, les niveaux et les relations spatiales tout en rendant la lecture plus immédiate.

Établissez un contrôle géométrique avant l’habillage. Vérifiez les limites, épaisseurs principales, portes, fenêtres, gaines visibles, marches, terrasses, jardins et éléments fixes qui influencent l’usage.

Traiter les informations incertaines

Une réservation, un équipement ou une cloison peut encore évoluer. Ajoutez ces points à une liste d’hypothèses avec trois choix possibles : attendre la décision, représenter une version provisoire validée ou exclure le lot du lancement.

Ne laissez pas une hypothèse se propager par duplication. Lorsqu’une décision change, identifiez les lots, rendus et supports concernés avant de remplacer les fichiers.

Contrôler les surfaces et les libellés

Le studio ne doit pas recalculer ou corriger seul une donnée commerciale. Transmettez la surface validée et sa règle d’affichage. Si plusieurs notions de surface coexistent, choisissez le libellé et la source avec les responsables compétents.

Vérifiez les accents, abréviations, unités et séparateurs. Une série peut être graphiquement homogène tout en contenant des variations de texte qui nuisent à la confiance.

Harmoniser la série sans effacer les différences

La cohérence ne signifie pas que tous les plans doivent se ressembler à tout prix. Elle signifie que les mêmes informations utilisent les mêmes conventions, tandis que les caractéristiques propres à chaque lot restent visibles.

Contrôlez la série par famille puis dans son ensemble. Une vue en mosaïque des miniatures révèle rapidement un cadrage décalé, une palette différente, un mobilier absent ou un cartouche plus dense.

Créer une grille de comparaison

Pour chaque lot, comparez :

• Orientation et position des ouvertures.
• Nombre et nom des pièces.
• Continuité des circulations.
• Dimensions relatives du mobilier.
• Balcon, terrasse, jardin ou niveau supérieur.
• Icônes, légendes et données du cartouche.
• Cadrage, ombres, contraste et fond.
• Version de la source utilisée.

La grille transforme une appréciation visuelle en contrôle reproductible. Elle doit néanmoins rester adaptée au programme : un duplex et un studio n’ont pas les mêmes points sensibles.

Isoler les exceptions

Créez une liste des lots qui ne suivent pas totalement le gabarit : double hauteur, pièce sous pente, terrasse profonde, accès indépendant ou géométrie atypique. Décidez leur traitement avant la livraison finale.

Une exception documentée n’est pas une incohérence. Elle devient un problème lorsqu’elle apparaît seulement au moment où les fichiers sont intégrés aux supports.

Gérer les variantes sans mélanger les statuts

Un lot peut exister avec plusieurs aménagements, finitions ou distributions. Chaque variante doit porter un nom, une source, un statut et une règle d’usage. Évitez les suffixes vagues comme « final 2 » ou « nouvelle version ».

L’image avant/après ci-dessous illustre deux états visuels d’un même espace. Elle aide ici à comprendre la logique de comparaison ; elle ne présente ni une option contractuelle ni un lot du programme évoqué.

Distinguer correction, mise à jour et option

Une correction remet le rendu en conformité avec la source déjà validée. Une mise à jour applique une nouvelle source. Une option représente un état alternatif prévu. Ces trois demandes n’ont ni le même motif ni le même impact sur les fichiers.

Indiquez la catégorie dans chaque retour. Le suivi devient plus clair et l’équipe peut identifier les lots à régénérer, les supports à remplacer et les validations à renouveler.

Nommer la variante dans le livrable

Le statut ne doit pas exister uniquement dans le nom du fichier de travail. Il doit être visible ou documenté pour la personne qui publie le plan. Ajoutez une colonne dédiée dans la matrice et une convention de livraison.

Lorsque deux variantes sont montrées au public, les libellés doivent expliquer la différence sans inventer leur disponibilité. Faites valider ces textes par les responsables commerciaux et juridiques.

Préparer les sorties web, PDF et impression

Définissez les formats dès le gabarit. Une image destinée à une page lot doit rester lisible sur écran étroit. Une brochure peut demander une résolution, un espace colorimétrique et des marges spécifiques. Un écran de vente peut privilégier un format large.

Ne réduisez pas simplement un fichier d’impression pour le web. Contrôlez le poids, le contraste, la netteté des textes et l’espace occupé à la taille réelle d’affichage.

Rendre le plan compréhensible sur le web

Un plan est une image complexe. Le W3C explique que les diagrammes et cartes riches en informations peuvent nécessiter une courte identification et une description textuelle plus longue des informations essentielles.

Sur une page lot, ne comptez donc pas uniquement sur les pixels. Présentez aussi les données principales en texte structuré : typologie, surface validée, étage, orientation ou espaces extérieurs selon le périmètre choisi. Rédigez un texte alternatif qui identifie le plan sans prétendre remplacer toutes ses informations.

Tester le document à sa taille d’usage

Imprimez un exemplaire au format prévu et ouvrez la version web sur plusieurs tailles d’écran. Vérifiez la lecture des libellés, la distinction des pièces et la visibilité des éléments importants.

Un fichier peut être techniquement net tout en devenant illisible dans une carte mobile. Le test doit porter sur le support final, pas seulement sur la vue agrandie dans le logiciel de production.

Organiser une validation qui ne bloque pas la production

Séparez les jalons : lot pilote, géométrie de la famille, habillage, cartouche, série complète et fichiers de diffusion. N’attendez pas la dernière livraison pour vérifier une règle applicable à tous les lots.

Attribuez un responsable à chaque domaine : architecture, données commerciales, identité visuelle, contenus et publication. Un interlocuteur central consolide les retours et arbitre les contradictions avant transmission au studio.

Utiliser des retours localisables

Chaque demande doit citer le lot, la version, la zone et l’action attendue. Une capture annotée peut compléter le texte. Évitez les listes générales dans lesquelles le studio doit deviner quels fichiers sont concernés.

Conservez la trace de la réponse : corrigé, refusé avec motif, en attente d’arbitrage ou déplacé vers une version suivante. Cette discipline protège la cohérence lorsque plusieurs personnes relisent la série.

Recetter un échantillon puis l’ensemble

Validez d’abord un échantillon de chaque famille. Lorsque les règles sont stables, contrôlez tous les lots avec la grille commune. Terminez par une vérification transversale des noms, formats, cartouches et versions.

La recette finale doit utiliser les fichiers destinés à la diffusion, pas seulement les rendus sources. Ouvrez les PDF, images et pages réelles afin de détecter une compression, un recadrage ou une mauvaise association de lot.

Livrer, publier et maintenir les plans

Le dossier de livraison doit contenir une arborescence compréhensible, la matrice mise à jour et une note de version. Séparez les sources de contrôle, les fichiers validés et les exports prêts à publier.

La page Plan 3D de VIZION STUDIO présente ce livrable parmi les outils de commercialisation. Pour une série, le devis doit toutefois préciser le nombre de lots, les familles, les formats, les variantes et le processus de validation propres au programme.

Désigner le fichier publiable

Un dossier rempli de variantes « finales » crée un risque d’erreur. Définissez un emplacement ou un statut unique pour la version publiable. La personne chargée du site ou de la brochure doit pouvoir sélectionner le bon fichier sans connaître tout l’historique du projet.

Conservez les anciennes versions dans une archive distincte. Ne les mélangez pas aux exports actifs, même si elles restent utiles pour comprendre une décision.

Préparer les mises à jour

Après le lancement, un plan ou un nom de lot peut changer. Documentez le canal de demande, la source obligatoire, la personne qui valide et les supports à remplacer. Une mise à jour ne se termine pas lorsque le rendu est produit : elle se termine lorsque les destinations prévues utilisent la bonne version.

Pour cadrer votre série, transmettez vos plans et votre matrice de lots à VIZION STUDIO. Indiquez les typologies, les variantes, les supports de diffusion et les validations souhaitées afin de distinguer clairement production, contrôle et intégration.

Checklist de lancement de la série

Avant de démarrer, vérifiez les points suivants :

• Le rôle du plan et le public prioritaire sont définis.
• Les fichiers sources ont un indice, une date et un responsable.
• La matrice contient tous les lots et leurs variantes.
• Les familles et exceptions ont été identifiées.
• Le lot pilote couvre les situations principales.
• Le gabarit fixe caméra, palette, mobilier et cartouche.
• Les données affichées ont une source de vérité.
• Les hypothèses et éléments provisoires sont visibles dans le suivi.
• Les formats web, PDF et impression sont décrits.
• Les jalons et responsables de validation sont nommés.
• La convention de nommage et le statut publiable sont décidés.
• Les scénarios de mise à jour après lancement sont prévus.

Cette checklist ne remplace pas la recette de chaque lot. Elle vérifie que l’équipe dispose du cadre nécessaire pour produire une collection cohérente.

Questions fréquentes sur une série de plans de vente 3D

Faut-il modéliser tous les lots séparément ?

Pas toujours. Certaines géométries peuvent être réutilisées, mais chaque lot doit être comparé à sa source : ouvertures, orientation, étage, extérieur et particularités. La matrice doit distinguer réutilisation contrôlée et véritable variante.

Combien de lots inclure dans le pilote ?

Choisissez au moins un exemple représentatif des règles principales et ajoutez les cas atypiques nécessaires pour tester le gabarit. Le bon échantillon dépend du nombre de familles et d’exceptions, pas d’un chiffre universel.

Peut-on travailler directement depuis une maquette BIM ?

Oui si son contenu, sa version et son niveau de détail sont contrôlés. La maquette peut fournir une partie de la géométrie et des données, mais le studio doit savoir ce qui est fiable, ce qui manque et quelle source prévaut en cas d’écart.

Comment éviter les erreurs de surface ou de numéro de lot ?

Utilisez une matrice structurée, nommez une source responsable et limitez les ressaisies. Contrôlez les cartouches par rapprochement avec la matrice avant livraison, puis vérifiez les fichiers réellement publiés.

Faut-il produire une version différente pour le web et l’impression ?

Souvent, oui. La résolution, le poids, les marges et la lisibilité des textes varient selon le support. Les sorties peuvent partir du même rendu source, mais elles doivent être testées à leur taille d’usage.

Que faire lorsqu’un plan change après validation ?

Créez une nouvelle version reliée à la source mise à jour, identifiez tous les lots et supports concernés, puis renouvelez les validations utiles. Archivez l’ancienne version hors du dossier publiable afin d’éviter sa réutilisation.
