Plan de masse : définition, contenu et usages en immobilier

Le plan de masse représente un projet immobilier vu du dessus, dans son environnement parcellaire. Il permet de comprendre l’implantation des constructions, les accès, les espaces extérieurs, les limites du terrain et les principaux aménagements. Ce document joue ainsi un rôle important dans la conception d’une opération, la constitution de certains dossiers administratifs et la présentation commerciale d’un programme neuf.

Sa lecture n’est cependant pas toujours immédiate pour un public non spécialiste. Les plans techniques reposent sur des conventions graphiques, des cotes et des annotations parfois difficiles à interpréter. Une représentation 3D peut compléter ces documents en rendant l’organisation générale du projet plus lisible, sans se substituer aux pièces techniques ou réglementaires.

Qu’est-ce qu’un plan de masse ?

Un plan de masse est une représentation graphique de l’ensemble d’un terrain et des constructions qui y sont implantées ou projetées. Contrairement à un plan d’étage, centré sur la distribution intérieure d’un niveau, il montre le projet à l’échelle de la parcelle.

Il donne une vision globale de l’opération : position des bâtiments, orientation, accès, circulations, stationnements, espaces paysagers et relations avec les abords. Selon le contexte, il peut également présenter les constructions existantes, les ouvrages à créer, les éléments conservés ou supprimés ainsi que certaines indications altimétriques.

Ce document ne doit pas être confondu avec plusieurs représentations proches :

• le plan de situation, qui localise le terrain dans un territoire plus large ;
• le plan cadastral, qui renseigne principalement sur le découpage parcellaire, sans décrire précisément un projet architectural ;
• le plan d’étage, qui représente l’organisation intérieure d’un bâtiment à un niveau donné ;
• le plan de vente, destiné à présenter un logement ou un lot particulier ;
• l’insertion paysagère, qui montre le projet depuis un point de vue situé dans son environnement réel ou reconstitué.

Le niveau de détail dépend de la finalité du document. Un architecte, un service instructeur, une équipe commerciale et un acquéreur ne recherchent pas exactement les mêmes informations. Il est donc essentiel d’identifier l’usage attendu avant de choisir le contenu, l’échelle et le traitement graphique.

Que doit montrer un plan de masse ?

La composition varie selon la nature du projet et la destination du support. Dans un contexte technique ou administratif, le contenu doit être établi par les professionnels compétents et adapté aux exigences applicables au dossier. Il convient de consulter l’architecte, le maître d’œuvre ou un spécialiste de l’urbanisme pour vérifier les pièces requises et leur conformité.

Un document complet peut notamment faire apparaître :

• les limites du terrain et l’emprise de la parcelle ;
• l’orientation, généralement matérialisée par une flèche du nord ;
• les constructions existantes et projetées ;
• les distances entre les bâtiments et les limites parcellaires ;
• les accès piétons, automobiles, cyclables ou techniques ;
• les voies de circulation internes ;
• les places de stationnement et les zones de manœuvre ;
• les terrasses, jardins, cheminements et espaces communs ;
• les plantations conservées ou prévues ;
• les clôtures, portails, murs et ouvrages extérieurs ;
• les pentes, niveaux ou cotes altimétriques utiles ;
• certains raccordements et réseaux, lorsque leur représentation est nécessaire ;
• les zones dédiées aux déchets, aux livraisons ou aux services techniques.

La hiérarchie visuelle est aussi importante que l’exhaustivité. Une accumulation d’informations sans distinction claire peut rendre le document difficile à lire. Les bâtiments, espaces végétalisés, voiries, cheminements et équipements doivent être différenciés par des codes graphiques cohérents.

Pour un support commercial, des légendes simplifiées peuvent faciliter la compréhension. Elles doivent toutefois rester fidèles aux documents validés et signaler clairement les éléments indicatifs ou susceptibles d’évoluer. L’article consacré à l’image non contractuelle présente les précautions utiles pour encadrer la diffusion de visuels immobiliers.

Plan de masse 2D ou 3D : quelles différences ?

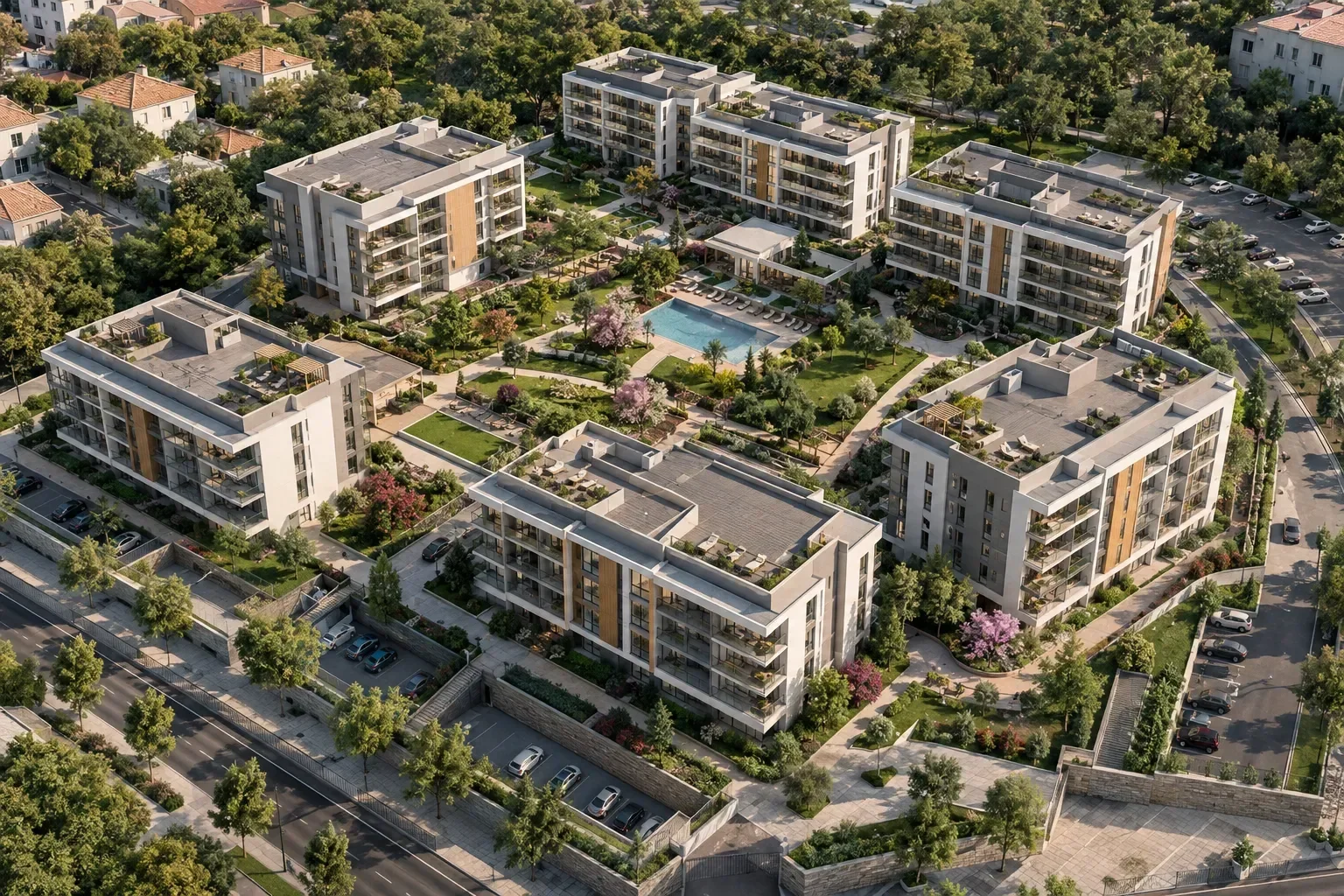

Le plan technique en deux dimensions et le plan de masse en trois dimensions répondent à des objectifs complémentaires. Le premier privilégie la précision documentaire. Le second améliore la perception des volumes, des usages et des relations spatiales.

La 3D permet notamment de montrer les différences de hauteur, la proximité entre les bâtiments, la place de la végétation et la continuité des cheminements. Elle facilite également la compréhension d’une opération composée de plusieurs bâtiments ou organisée sur un terrain en pente.

Une représentation 3D ne doit cependant pas masquer les contraintes réelles du projet. Un cadrage trop bas, une végétation surdimensionnée ou des bâtiments voisins insuffisamment visibles peuvent produire une perception trompeuse. La bonne approche consiste à conserver une vue d’ensemble lisible, tout en appliquant un traitement graphique suffisamment réaliste pour expliquer le projet.

À quoi sert un plan de masse 3D en commercialisation immobilière ?

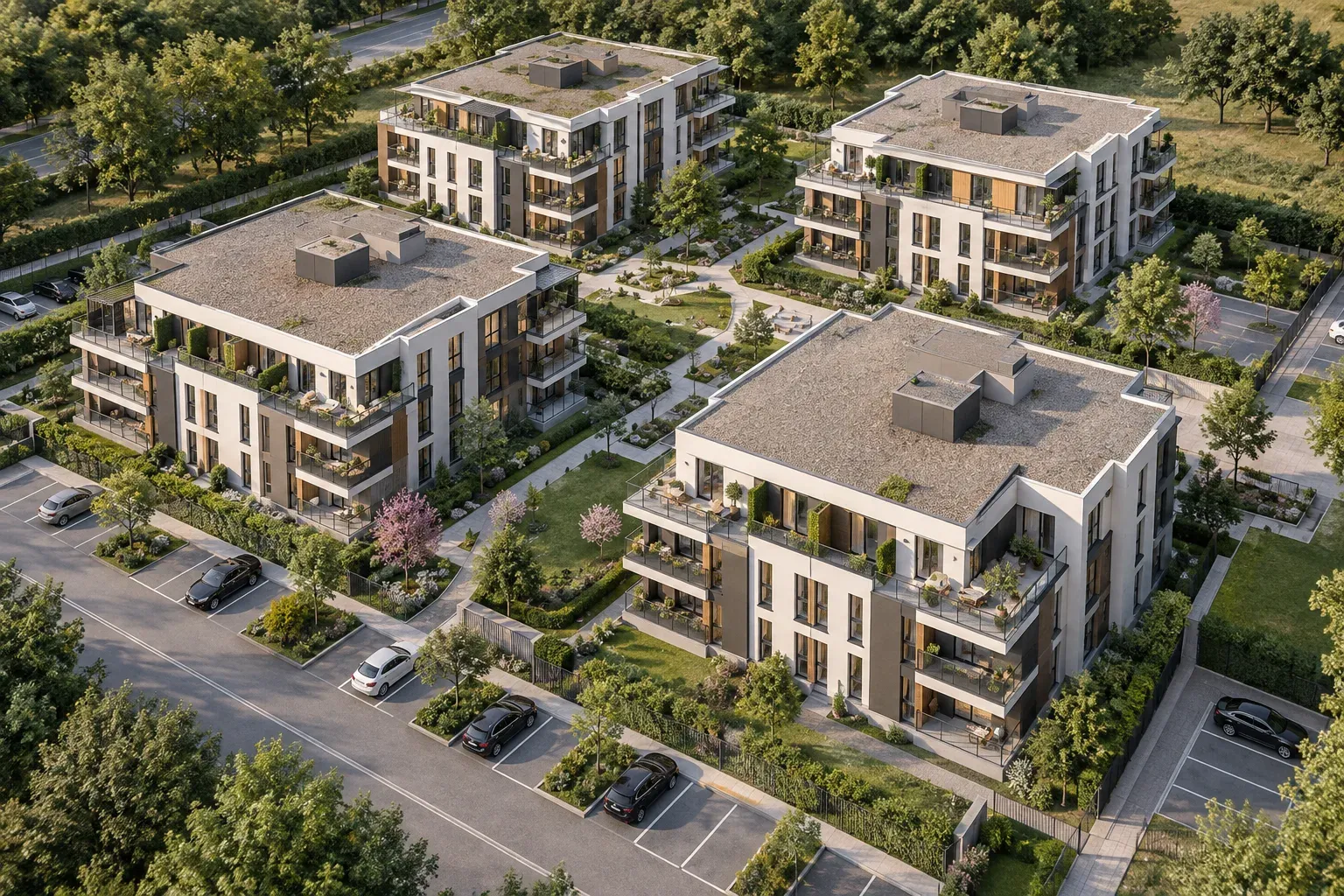

Dans la commercialisation d’un programme neuf, l’acquéreur doit se représenter un bien et un environnement qui ne sont pas encore construits. Le plan de masse 3D apporte une réponse visuelle à plusieurs questions concrètes : où se trouve le bâtiment, comment accède-t-on à la résidence, quels espaces sont partagés et comment le logement s’inscrit-il dans l’ensemble ?

Il peut mettre en évidence :

• la répartition des bâtiments et des entrées ;
• la localisation des différents lots ou cages d’escalier ;
• l’organisation des jardins privatifs et collectifs ;
• les cheminements entre les accès, halls et stationnements ;
• la présence d’espaces paysagers ou d’équipements communs ;
• l’orientation générale des façades, terrasses et balcons ;
• les relations entre le programme et son environnement proche.

Cette vision d’ensemble complète utilement le plan de vente 3D, davantage centré sur l’organisation d’un logement. Elle peut aussi être intégrée à une maquette orbitale ou à un outil de consultation des disponibilités. Dans ce cas, la représentation du site devient une interface de navigation permettant de sélectionner un bâtiment, un étage ou un lot.

Le document peut être décliné pour différents supports : brochure, panneau d’espace de vente, présentation commerciale, site internet ou vidéo. La déclinaison doit être anticipée, car une image destinée à un grand affichage ne se compose pas comme un visuel consulté sur un écran mobile. Les légendes, pictogrammes et repères doivent rester lisibles au format final.

Comment produire une représentation 3D fiable ?

La création commence par la collecte des documents de référence. La qualité du résultat dépend directement de leur cohérence et de leur niveau de validation. Les plans d’architecte, les informations paysagères, les données topographiques et les indications sur les matériaux doivent être regroupés avant la modélisation.

Les pièces utiles peuvent comprendre :

• le plan de masse technique à jour ;
• les plans de niveaux, façades et coupes ;
• le plan topographique du terrain ;
• les documents du paysagiste ;
• les indications sur les revêtements extérieurs ;
• la palette végétale et le mobilier prévu ;
• les plans des bâtiments voisins lorsqu’ils sont disponibles ;
• les références graphiques et la charte de commercialisation.

Un brief de plan de masse 3D permet ensuite de préciser la finalité de l’image, son cadrage, son niveau de réalisme, les informations à valoriser et les formats de livraison. Cette étape évite de traiter avec le même niveau de détail des éléments centraux et des zones secondaires.

La production suit généralement plusieurs phases logiques : préparation des fichiers, modélisation 3D du bâtiment, création du terrain, intégration des aménagements, choix du cadrage, application des matériaux, éclairage puis rendu. Les repères commerciaux et la légende peuvent être ajoutés après validation de l’image principale.

La représentation des abords demande une attention particulière. Les constructions voisines, voies publiques et éléments paysagers contribuent à situer le programme. Leur degré de détail doit rester proportionné à leur rôle dans l’image. Lorsqu’une vue plus contextualisée est nécessaire, une insertion paysagère 3D peut compléter la vue d’ensemble.

Comment lire et valider le document ?

La validation ne doit pas se limiter à l’esthétique. Une belle image peut comporter des erreurs d’implantation, des accès incohérents ou des équipements manquants. La vérification doit donc associer les intervenants capables de contrôler l’architecture, le paysage, les données commerciales et la communication.

Une relecture méthodique peut s’appuyer sur les points suivants :

1. Emprise et orientation : les bâtiments sont-ils implantés et orientés conformément aux plans de référence ?
2. Altimétrie : les différences de niveau, talus, rampes et soutènements sont-ils correctement représentés ?
3. Accès : les entrées, voies, cheminements et accès techniques sont-ils positionnés au bon endroit ?
4. Paysage : les plantations et surfaces minérales correspondent-elles au projet validé ?
5. Équipements : les stationnements, locaux ou zones fonctionnelles visibles sont-ils cohérents ?
6. Environnement : les limites, bâtiments voisins et voies extérieures sont-ils représentés avec le bon degré de précision ?
7. Repérage commercial : les numéros de bâtiments, lots ou accès sont-ils exacts et lisibles ?
8. Mentions : les indications relatives au caractère illustratif du visuel sont-elles adaptées au support et au contexte de diffusion ?

Il est préférable de centraliser les corrections dans un retour unique, annoté et hiérarchisé. Les commentaires tels que « ajouter de la végétation » ou « rendre l’image plus claire » sont trop imprécis. Chaque demande doit identifier la zone concernée, la modification attendue et, si possible, le document de référence associé.

Les erreurs fréquentes à éviter

La première erreur consiste à lancer la production avec des documents provenant de versions différentes du projet. Un plan paysager ancien associé à un plan d’architecte récent crée inévitablement des incohérences. Les fichiers doivent être datés, nommés clairement et vérifiés avant leur transmission.

Une autre difficulté tient à la surcharge graphique. Trop de pictogrammes, de textes ou de couleurs détournent l’attention de l’organisation spatiale. Il est préférable de distinguer le rendu principal de ses variantes annotées : une version sobre pour la communication, puis une version repérée pour l’aide à la vente ou la présentation interne.

Les autres erreurs courantes sont les suivantes :

• choisir un angle trop oblique, qui masque certaines zones du terrain ;
• exagérer la taille des arbres au point de cacher les façades et les circulations ;
• omettre les dénivelés ou simplifier excessivement la topographie ;
• représenter comme définitifs des aménagements encore en cours d’arbitrage ;
• utiliser des ombres très fortes, qui nuisent à la lecture des espaces ;
• négliger la lisibilité des repères sur les petits formats ;
• diffuser une version non validée ou devenue obsolète.

Dans le cadre d’un achat immobilier sur plan, les visuels facilitent la projection, mais ils doivent être consultés avec les documents contractuels et les informations communiquées par les professionnels concernés. Les questions juridiques ou réglementaires doivent être examinées au cas par cas avec un interlocuteur qualifié.

Transformer le plan de masse en outil de présentation

Bien conçu, le plan de masse relie les documents techniques à une compréhension concrète du programme. Sa version 3D permet de présenter simultanément l’architecture, les accès, les espaces extérieurs et l’organisation générale du site. Elle devient ainsi un support transversal pour les équipes de conception, de communication et de commercialisation.

La réussite du visuel repose sur trois principes : des données sources fiables, un objectif de diffusion clairement défini et une validation structurée. Pour concevoir une image adaptée à votre programme et à vos supports, découvrez la prestation Plan de masse 3D de VIZION STUDIO et transmettez vos documents afin d’obtenir un devis personnalisé.
